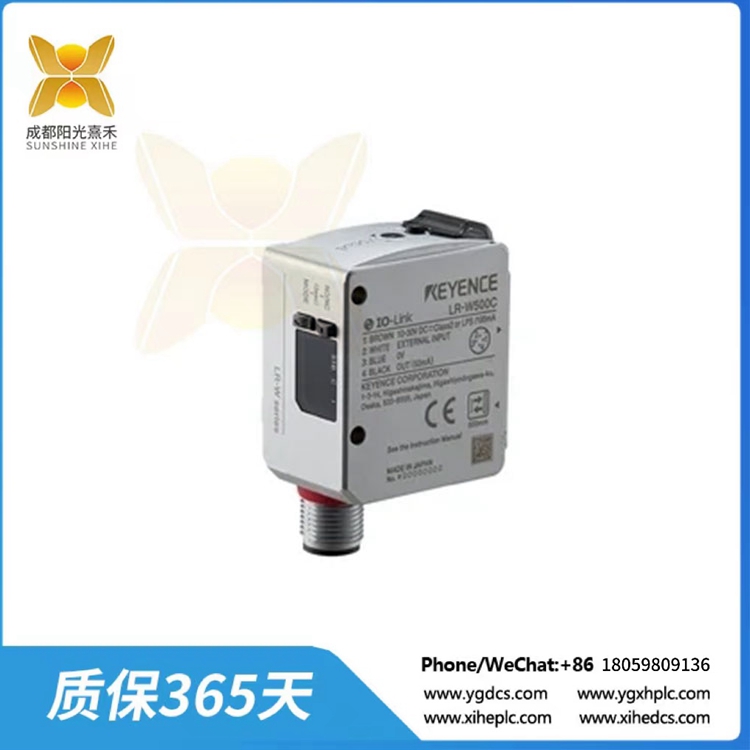

LR-W500C 连接器型

Description

LR-W500C 连接器型

型号：LR-W500C
类型：M12 连接器4 针型
检测距离：30 至 500 mm
最小光点直径：可变光点
100 mm 时，约 ø3.5 mm
250 mm 时，约 ø9 mm
500 mm 时，约 ø18 mm
光源：白色 LED
降低相互干扰功能：不同频率设定最多 2 台
定时器：OFF / ON- 延时 / OFF- 延时/ 单脉冲
响应时间：200 µs/1 ms/10 ms/100 ms/500 ms　切换方式*1
I/O：控制输出
NPN 开路集电极 / PNP 开路集电极 切换方式
30 VDC 以下，50 mA 以下，剩余电压2V 以下
N.O./N.C. 切换方式
*2
外部输入：调谐/ 投光停止 切换方式
短路电流 NPN：1 mA 以下 / PNP：2 mA 以下
外加电压请参阅使用说明书的配线图
输入时间请参阅使用说明书的时序图
*2
保护电路：电源逆接保护、电源电涌保护、输出过电流保护、输出电涌保护、输出逆接保护
电源：电源电压
10 至 30 VDC 包含纹波 (P-P)10%、Class 2 或 LPS
消耗电流：24 VDC 时 65 mA 以下(负载除外)，
12 VDC 时 120 mA 以下(负载除外)*3
环境抗耐性：外壳防护级
IP65/IP67 (IEC60529)

环境光照
白炽灯：10,000 lux 以下、阳光：20,000 lux 以下
环境温度：-20 至 +50 °C (无冻结)
相对湿度：35 至 85 % RH (无凝结)
抗震性：10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时
耐冲击性：1,000 m/s2、X,Y,Z 方向各 6 次

材质：
外壳：锌铸件 (镀镍 – 铬)，
指示灯盖：PPSU，按钮：PES，
镜头盖和显示器：附带防止划伤涂层的 PMMA，
电缆套管：PBT，
光点调整刻度盘：铁 (四氧化三铁覆膜处理)，
连接器环：PMP，
连接器插座：PEI

重量：约 110 g

LR-W500C

LR-W500C 连接器型

Model: LR-W500C
Type: M12 connector 4 pin type
Detection distance: 30 to 500 mm
Minimum spot diameter: Variable spot
At 100 mm, about ø3.5 mm
At 250 mm, about ø9 mm
At 500 mm, about ø18 mm
Light source: White LED
Reduce mutual interference function: different frequency Settings up to 2 sets
Timer: OFF/ON-delay/OFF-delay/monopulse
Response time: 200 µs/1 ms/10 ms/100 ms/500 ms Switching mode *1
I/O: control output
NPN open collector/PNP open collector switching mode
Below 30 VDC, below 50 mA, residual voltage below 2V
N.O./N.C. switching mode
* 2
External input: Tuning/casting stop switching mode
Short circuit current NPN: below 1 mA/PNP: below 2 mA
Please refer to the wiring diagram of the operation manual for applied voltage
Please refer to the timing diagram in the instruction manual for input time
* 2
Protection circuit: power reverse protection, power surge protection, output overcurrent protection, output surge protection, output reverse protection
Power supply: Power supply voltage
10 to 30 VDC includes ripple (P-P)10%, Class 2, or LPS
Current consumption: less than 65 mA at 24 VDC (except load),
Under 120 mA at 12 VDC (except load)*3
Environmental resistance: Enclosure protection level
IP65/IP67 (IEC60529)

Ambient light
Incandescent lamp: below 10,000 lux, sunlight: below 20,000 lux
Ambient temperature: -20 to +50 °C (without freezing)
Relative humidity: 35 to 85%RH (non-condensing)
Shock resistance: 10 to 55 Hz, double amplitude 1.5 mm, X,Y,Z direction for 2 hours each
Impact resistance: 1,000 m/s2, X,Y,Z direction 6 times each

Material:
Case: Zinc casting (nickel-chromium plated),
Indicator cover: PPSU, button: PES,
Lens caps and monitors: PMMA with scratch protection coating,
Cable sleeve: PBT,
Light point adjustment dial: iron (ferric oxide coating treatment),
Connector ring: PMP,
Connector socket: PEI

Weight: About 110 g
